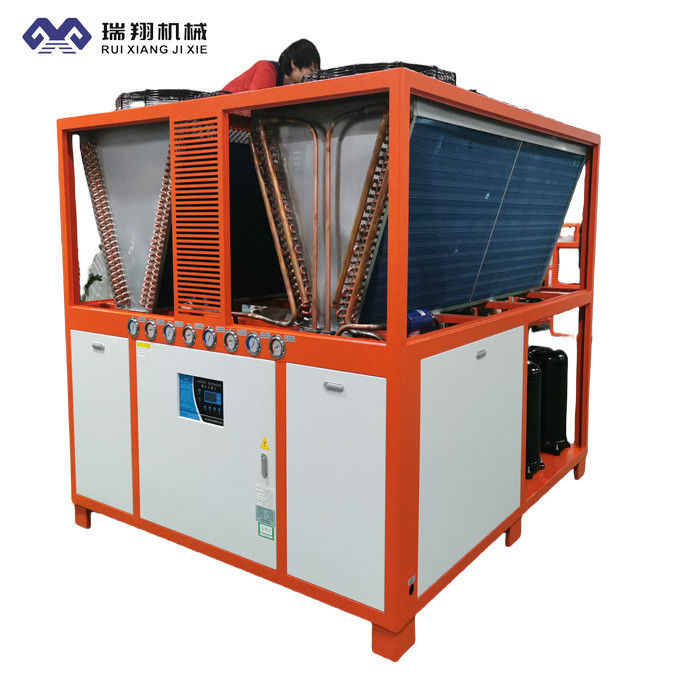

100HP ψυγείο νερού με ψύξη με αέρα χρησιμοποιώντας Δανία Danfoss Scroll Compressor
Περιγραφή του προϊόντος:
Ο ψυκτικός μηχανισμός με ψύξη με αέρα είναι μια συσκευή που χρησιμοποιείται σε συστήματα ψύξης και κλιματισμού που χρησιμοποιεί τεχνολογία συμπυκνωτή ψύξης με αέρα και συμπυκνωτή κυκλώματος.
Οι ψυκτικές συσκευές ψύξης με ψύξη αέρα χρησιμοποιούν έναν ψύκτη με ψύξη αέρα για να εξαλείφουν τη θερμότητα.Ψυγίζει και μετατρέπει το ψυκτικό αέριο υψηλής θερμοκρασίας και υψηλής πίεσης σε υγρό υψηλής πίεσηςΟι παραδοσιακοί ψυκτικοί χρησιμοποιούν συνήθως έναν υδατοψυγμένο συμπυκνωτή για να εξαλείφουν τη θερμότητα και πρέπει να συνδέονται με πύργο ψύξης ή άλλη πηγή νερού για ψύξη.Το ψυγείο κυλίνδρων με ψύξη αέρα χρησιμοποιεί ένα ανεμιστήρα για να φυσήξει πάνω από τα πτερύγια στην επιφάνεια του συμπυκνωτή για να πάρει μακριά τη θερμότητα και να επιτύχει τη διάχυση της θερμότητας.
Οι ψυκτικές συσκευές ψύξης που ψύγονται με αέρα έχουν αρκετά πλεονεκτήματα σε σχέση με τις παραδοσιακές ψυκτικές συσκευές ψύξης με νερό.Δεύτερον, δεδομένου ότι δεν υπάρχουν πρόσθετοι εξοπλισμός όπως αντλίες νερού και πύργοι ψύξης, το σύστημα είναι απλούστερο και καταλαμβάνει λιγότερο χώρο.οι ψυκτικές συσκευές ψύξης με ψύξη με αέρα έχουν συνήθως υψηλό ποσοστό ενεργειακής απόδοσης και μπορούν να παρέχουν σταθερά αποτελέσματα ψύξης.
Χαρακτηριστικά του προϊόντος:
Ο ψυκτικός μηχανισμός με ψύξη με αέρα είναι ένας ψυκτικός μηχανισμός που χρησιμοποιεί τεχνολογία συμπυκνωτή με ψύξη με αέρα και συμπυκνωτή κυκλώματος.
1Υψηλή αποδοτικότητα και εξοικονόμηση ενέργειας: Ο ψυκτικός μηχανισμός με ψύξη αέρα χρησιμοποιεί έναν αποτελεσματικό συμπιεστή κυλίνδρων για να παρέχει υψηλό ποσοστό ενεργειακής απόδοσης και να επιτυγχάνει λειτουργία εξοικονόμησης ενέργειας.Συνήθως έχουν μικρότερη κατανάλωση ενέργειας και καλύτερη ψύξη, μειώνοντας την κατανάλωση ενέργειας και τα λειτουργικά έξοδα.
2. Σύνθετος σχεδιασμός: Αυτός ο τύπος ψυγείου έχει συνήθως ένα συμπαγές δομικό σχεδιασμό και καταλαμβάνει σχετικά μικρό χώρο, καθιστώντας τον κατάλληλο για χώρους με περιορισμένο χώρο εγκατάστασης.Η συμπαγή τους μορφή τις καθιστά πιο ευέλικτες και βολικές για εμπορικές και βιομηχανικές εφαρμογές.
3. Γρήγορη ψύξη: Ο ψύκτης με ψύξη αέρα μπορεί να εξαλείψει γρήγορα τη θερμότητα μέσω ανεμιστήρων και απορροφητήρων θερμότητας, παρέχοντας ένα γρήγορο και αποτελεσματικό αποτέλεσμα ψύξης.Αυτό καθιστά το ψυγείο κυλίνδρων με ψύξη αέρα να λειτουργεί καλά σε σενάρια όπου απαιτείται γρήγορη ψύξη, όπως σε περιβάλλοντα υψηλής θερμοκρασίας ή εφαρμογές που απαιτούν ταχεία ψύξη.
4Απλούστερη εγκατάσταση: Οι ψυκτικοί συρρέοντας με ψύξη αέρα είναι σχετικά απλοί στην εγκατάσταση, δεδομένου ότι δεν απαιτούν σύνδεση με εξωτερική πηγή νερού ή πύργο ψύξης.Αυτό μειώνει την πολυπλοκότητα της διάταξης των σωλήνων και τη διαμόρφωση του συστήματος ύδρευσης κατά την εγκατάσταση, εξοικονόμηση χρόνου και κόστους εργασίας.
5. Αυτοματοποιημένος έλεγχος: Πολλές ψυκτικές συσκευές με ψύξη με αέρα είναι εξοπλισμένες με προηγμένα συστήματα αυτοματοποιημένου ελέγχου, τα οποία μπορούν να επιτύχουν ακριβή έλεγχο της θερμοκρασίας και έξυπνη λειτουργία.Αυτά τα συστήματα ελέγχου έχουν συνήθως λειτουργίες παρακολούθησης και ρύθμισης για να εξασφαλίσουν σταθερή λειτουργία και βέλτιστη απόδοση του εξοπλισμού.
6. Ευρεία προσαρμοστικότητα: Οι ψυκτικοί με ψύξη αέρα είναι κατάλληλοι για διάφορα σενάρια εφαρμογής ψύξης και κλιματισμού, συμπεριλαμβανομένων εμπορικών κτιρίων, γραφείων, ξενοδοχείων, ιατρικών εγκαταστάσεων,Βιομηχανικές εγκαταστάσεις, κλπ. Μπορούν να ανταποκριθούν στις ανάγκες ψύξης διαφόρων μεγεθών και αναγκών και έχουν καλή προσαρμοστικότητα και ευελιξία.
Αρχή λειτουργίας:
Η αρχή λειτουργίας του ψυκτικού κυλίνδρου ψύξης με ψύξη αέρα μπορεί να χωριστεί σε δύο κύρια μέρη: κύκλο ψύξης και κύκλο διάσπασης θερμότητας.
Μέρος του κύκλου ψύξης:
1Συμπίεση: Ο πυρήνας του κύκλου ψύξης είναι ο συμπιεστής κυλίνδρου.και στη συνέχεια αυξάνει την πίεση και τη θερμοκρασία του μέσω περιστροφής και συμπίεσης.
2Ο συντονισμός των συστημάτων ψύξης και των συστημάτων ψύξης είναι απαραίτητος για την επίτευξη των στόχων που καθορίζονται από το σύστημα ψύξης.προκαλώντας την διάσπαση της θερμότητας και την ψύξη του ψυκτικού αερίουΌταν το ψυκτικό αέριο κρυώνει, μετατρέπεται σε υγρό υψηλής πίεσης.
3. Επεκτάσεις: Το υγρό ψυκτικό υψηλής πίεσης εισέρχεται στον εξατμιστήρα μέσω της βαλβίδας επέκτασης (επιταχυντή).προκαλώντας την ταχεία επέκτασή του, μειώνοντας έτσι τη θερμοκρασία και την πίεση.
Μέρος του κύκλου διάσπασης θερμότητας:
1. Εξάτμιση: Το διευρυμένο ψυκτικό υλικό χαμηλής θερμοκρασίας και χαμηλής πίεσης εισέρχεται στον εξατμιστήρα.Με την επαφή με το νερό ή τον αέρα που πρόκειται να κρυώσει, απορροφά θερμότητα και ψύχεται το νερό ή τον αέρα.
2Η παροχή ψυχρού νερού: Το νερό που ψύχεται στον εξατμιστήρο αποστέλλεται στον εξοπλισμό ή το σύστημα που πρέπει να ψυγίσει για να απορροφήσει τη θερμότητα και να μειώσει τη θερμοκρασία.
3- Κύκλος ψύξης: Το κρύο νερό μεταφέρεται πίσω στον εξοπλισμό ή το σύστημα για να ψυγίσει μέσω της αντλίας κυκλοφορίας και κυκλοφορεί για ψύξη, σχηματίζοντας έναν κλειστό κύκλο.
Κατά τη διάρκεια ολόκληρης της διαδικασίας, το ψυκτικό συμπληρώνει τον κύκλο συμπίεσης, συμπύκνωσης, επέκτασης και εξάτμισης υπό την επίδραση του συμπιεστή, απορροφώντας και απελευθερώνοντας θερμότητα,με τον τρόπο αυτό επιτυγχάνεται η επίδραση ψύξης του κρύου νερούΟ ψυκτικός συσσωρευτής με ψύξη αέρα απομακρύνει τη θερμότητα μέσω ενός ανεμιστήρα για να διασφαλίσει ότι το ψυκτικό μπορεί να συνεχίσει να ψύχεται και να κυκλοφορεί κατά τη διάρκεια του κύκλου.
| 1 Συμπιεστήρας |
5 Εξάπλωμα |
9 Αισθητήρας θερμοκρασίας |
13 Βαλβίδα παράκαμψης |
| 2 Συμπιεστήρας |
6 Βαλβίδα σφαίρας |
10 Θάλασσα νερού |
14 Ρυθμιστής χαμηλής τάσης |
| 3 Σκούπιση φίλτρου |
7 Αντιψυκτικός διακόπτης |
11 Δορυφόρος πίεσης αντλίας νερού |
15 Ρυθμιστής υψηλής τάσης |
| 4 Βαλβίδα διεύρυνσης |
8 Διακόπτης πλεύσης |
12 Αντλία νερού |
16 Βαλβίδα ανακούφισης πίεσης |
Τεχνικές παραμέτρους:
| Σχήμα |
RX-1HP |
RX-2HP |
RX-3HP |
RX-4HP |
R X-5HP |
RX-6HP |
RX-8HP |
RX-10HP |
| Δυνατότητα ψύξης |
kW/h |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
24.8 |
31 |
| Kcal/h |
2,700 |
5,400 |
8,100 |
10,800 |
13,500 |
16,200 |
21,600 |
27,000 |
| Πεδίο θερμοκρασίας |
5°C-35°C ((κάτω από 0°C μπορεί να προσαρμοστεί) |
| Ηλεκτρική τροφοδοσία |
1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ |
| Συνολική ισχύς |
KW |
1.21 |
2.03 |
2.84 |
3.7 |
4.5 |
5.7 |
7.33 |
8.83 |
| Συμπιεστήρας |
Τύπος |
|
Τύπος ερμητικού κυλίνδρου ή έμβολο |
| Δύναμη |
KW |
0.75 |
1.50 |
2.25 |
3.00 |
3.75 |
4.50 |
6.00 |
7.50 |
| Πυροδότης |
Δύναμη |
KW |
0.375 |
0.375 |
0.375 |
0.375 |
0.75 |
0.75 |
0.75 |
1.5 |
| Κεφαλή |
m |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
21.5 |
| Ψυκτικό |
Τύπος |
|
R22/R407c/R134α/R410α |
| Μέθοδος ελέγχου |
|
Βαλβίδα διεύρυνσης εξισορρόπησης εξωτερικής πίεσης αισθητήρας θερμοκρασίας |
| όγκος πλήρωσης |
Κίλο |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
4.00 |
5.00 |
| Εξάτμισμα |
Δίπλωμα |
m3/h |
0.82 |
0.98 |
1.45 |
1.88 |
2.42 |
2.92 |
3.75 |
4.85 |
| χωρητικότητα νερού |
m3 |
0.028 |
0.04 |
0.05 |
0.05 |
0.065 |
0.065 |
0.13 |
0.18 |
| Διάμετρος |
χιλιοστό |
1/2 ίντσες |
3/4 ίντσες. |
1" |
1-1/2 ίντσες |
1-1/2 ίντσες |
| Συμπιεστήρας |
Τύπος |
Αποδοτικά παλτό σετ κυματοειδούς αλουμινίου πτερυγίου |
| Φανατικός |
Τύπος |
Αξιακή ροή |
| όγκος αέρα |
m3/h |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
| Προστατευτική διάταξη |
Διακόπτης υψηλής και χαμηλής πίεσης, προστασία από το κατάψυγμα, βιντεοκόλλημα/κλειδί ασφαλείας, συσκευή προστασίας από υπερφόρτωση, προστατευτής υπερθέρμανσης σπείρας, αυτόματο διακόπτη προστασίας θερμοκρασίας κλπ. |
| Μέγεθος μηχανής |
Α |
χμ |
680 |
800 |
1040 |
1140 |
1140 |
1200 |
1400 |
1400 |
| W |
χμ |
420 |
480 |
555 |
620 |
620 |
650 |
725 |
725 |
| H |
χμ |
720 |
850 |
1060 |
1200 |
1200 |
1160 |
1450 |
1450 |
| Μονάδα βάρους |
Κίλο |
60 |
90 |
130 |
140 |
170 |
210 |
270 |
350 |
| Σχήμα |
RX-12HP |
RX-15HP |
RX-20HP |
RX-25HP |
RX-30HP |
RX-40HP |
RX-50HP |
RX-60HP |
| Δυνατότητα ψύξης |
kW/h |
37.2 |
46.5 |
65 |
77.5 |
93 |
124 |
155 |
186 |
| Kcal/h |
29,059 |
37,965 |
50,805 |
61,683 |
74,992 |
97,675 |
116,521 |
156,249 |
| Πεδίο θερμοκρασίας |
5°C-35°C ((κάτω από 0°C μπορεί να προσαρμοστεί) |
| Ηλεκτρική τροφοδοσία |
1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ |
| Συνολική ισχύς |
KW |
11.4 |
13.62 |
19.8 |
22.75 |
28.3 |
39.2 |
46.75 |
56.1 |
| Συμπιεστήρας |
Τύπος |
|
Τύπος ερμητικού κυλίνδρου ή έμβολο |
| Δύναμη |
KW |
9 |
11.25 |
15 |
18.75 |
22.5 |
30 |
37.5 |
45 |
| Πυροδότης |
Δύναμη |
KW |
1.5 |
1.5 |
2.2 |
2.2 |
4 |
4 |
4 |
5.5 |
| Κεφαλή |
m |
21.5 |
21.5 |
22 |
22 |
25 |
25 |
25 |
26 |
| Ψυκτικό |
Τύπος |
|
R22/R407c/R134α/R410α |
| Μέθοδος ελέγχου |
|
Βαλβίδα διεύρυνσης εξισορρόπησης εξωτερικής πίεσης αισθητήρας θερμοκρασίας |
| όγκος πλήρωσης |
Κίλο |
7.2 |
9.1 |
12.2 |
15.3 |
18.6 |
24.5 |
30.6 |
36.8 |
| Εξάτμισμα |
Δίπλωμα |
m3/h |
5.81 |
7.6 |
10.16 |
12.34 |
15.2 |
19.53 |
23.3 |
30.52 |
| χωρητικότητα νερού |
m3/h |
0.18 |
0.21 |
0.28 |
0.32 |
0.32 |
0.61 |
0.66 |
0.72 |
| Διάμετρος |
χιλιοστό |
1.5" |
2 " |
2.5" |
3 " |
| Συμπιεστήρας |
Τύπος |
|
Αποδοτικά παλτό σετ κυματοειδούς αλουμινίου πτερυγίου |
| Φανατικός |
Τύπος |
|
Αξιακή ροή |
| όγκος αέρα |
m3/h |
12000 |
15000 |
20000 |
25000 |
30000 |
40000 |
50000 |
60000 |
| Προστατευτική διάταξη |
Διακόπτης υψηλής και χαμηλής πίεσης, προστασία από το κατάψυγμα, βιντεοκόλλημα/κλειδί ασφαλείας, συσκευή προστασίας από υπερφόρτωση, προστατευτής υπερθέρμανσης σπείρας, αυτόματο διακόπτη προστασίας θερμοκρασίας κλπ. |
| Μέγεθος μηχανής |
Α |
χμ |
1400 |
1750 |
2000 |
2000 |
2200 |
2000 |
2000 |
2400 |
| W |
χμ |
725 |
750 |
900 |
900 |
900 |
1800 |
1800 |
1800 |
| H |
χμ |
1450 |
1500 |
1770 |
1770 |
1770 |
2200 |
2300 |
2300 |
| Μονάδα βάρους |
Κίλο |
370 |
480 |
590 |
590 |
880 |
1000 |
1280 |
1420 |
Βιομηχανία εφαρμογής:
Οι μικροί ψυκτικοί συσκευές ψύξης με ψύξη αέρα είναι κατάλληλοι για πολλούς διαφορετικούς κλάδους και εφαρμογές, συμπεριλαμβανομένων, μεταξύ άλλων, των ακόλουθων:
1Ηλεκτρονική βιομηχανία: Μικροί ψυκτικοί μηχανισμοί ψύξης με ψύξη αέρα μπορούν να παρέχουν ψύξη για προϊόντα υψηλής τεχνολογίας, όπως ημιαγωγοί, οπτικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά, ηλεκτρονικά.και ηλεκτρονικά εξαρτήματα για τη διασφάλιση της κανονικής λειτουργίας του εξοπλισμού.
2Φαρμακευτική βιομηχανία: μικροί ψυκτικοί συσκευές ψύξης με ψύξη αέρα μπορούν να παρέχουν σταθερό αποτέλεσμα ψύξης για τον σύνδεσμο στη διαδικασία παραγωγής φαρμάκων που απαιτεί έλεγχο της θερμοκρασίας,διασφάλιση της ποιότητας και της ασφάλειας των φαρμακευτικών προϊόντων.
3Τροφική βιομηχανία: Μικρά ψυκτικά ψύξης με ψύξη αέρα μπορούν να παρέχουν ψύξη για τους συνδέσμους που απαιτούν έλεγχο της θερμοκρασίας κατά τη διάρκεια της επεξεργασίας τροφίμων,αποθήκευση και μεταφορά για τη διασφάλιση της ποιότητας και της ασφάλειας των τροφίμων.
4Η βιομηχανία πλαστικών: μικρά ψυκτικά ψύξης με ψύξη αέρα μπορούν να παρέχουν ψύξη για τους συνδέσμους με ελεγχόμενη θερμοκρασία στο σφυρηλατημένο πλαστικό, στο σφυρηλατημένο, στο σφυρηλατημένο κλπ.για τη διασφάλιση της ποιότητας του προϊόντος και της αποδοτικότητας της παραγωγής.
5Χημική βιομηχανία:μικρές ψυκτικές συσκευές ψύξης με ψύξη αέρα μπορούν να παρέχουν ψύξη για τους συνδέσμους που χρειάζονται έλεγχο θερμοκρασίας στη διαδικασία παραγωγής χημικών προϊόντων για να εξασφαλιστεί η ποιότητα και η ασφάλεια των χημικών προϊόντων.
Γενικά, οι μικρές ψυκτικές συσκευές ψύξης με ψύξη αέρα είναι κατάλληλες για διάφορες περιπτώσεις που απαιτούν ψύξη και παρέχουν αποτελεσματικές, σταθερές και αξιόπιστες λύσεις ψύξης για διάφορες βιομηχανίες.
Αυτοκινητοβιομηχανία Χημική Μηχανική Ηλεκτρονική Βιομηχανία Ηλεκτροπεταλισμός Βιομηχανία
Βιομηχανία χύτευσης με ένεση Φαρμακευτική βιομηχανία Βιομηχανία πλαστικών συσκευασιών Τυπογραφία
Υπηρεσίες:
Η τεχνική υποστήριξη και εξυπηρέτηση των ψυκτικών περιλαμβάνει:
1. 24/7 υποστήριξη πελατών
2- Εγκατάσταση και συντήρηση τηλεχειρισμού
3. Απομακρυσμένη διάγνωση και αντιμετώπιση προβλημάτων
4Τηλεφώνημα/ηλεκτρονικό ταχυδρομείο
5. Χρησιμοποιήσιμη τεκμηρίωση και εγχειρίδια
6. Ενημέρωση και αναβάθμιση λογισμικού
7. Αξιολογική τιμή ανταλλακτικών και καταναλωτικών
Συσκευή και αποστολή:
Τα ψυκτικά συσκευάζονται και αποστέλλονται σε τυποποιημένα ξύλινα κουτιά αντιστροφής.Και να τοποθετήσετε την ετικέτα με τις πληροφορίες του σήματος αποστολής στο ξύλινο κουτί για να εξασφαλιστεί η σωστή παράδοση..
Πώς απορροφάται η θερμότητα από τον εξατμιστήρα ενός ψυγείου κυλίνδρων που ψύχεται με αέρα όταν έρχεται σε επαφή με νερό ή αέρα;
Η διαδικασία του εξατμιστήρα ενός ψυκτικού κυλίνδρου με ψύξη αέρα που απορροφά θερμότητα μέσω επαφής με νερό ή αέρα μπορεί να πραγματοποιηθεί με τους ακόλουθους δύο τρόπους:
1Μέθοδος ψύξης με νερό:
Στην ψύξη νερού, το εσωτερικό του εξατμιστήρα περιέχει συνήθως ένα σύνολο σωλήνων ή φτερωτών σωλήνων που απορροφούν τη θερμότητα μέσω της κυκλοφορίας κρύου νερού.Το νερό μεταφέρεται από το σύστημα κρύου νερού στους σωλήνες του εξατμιστήρα μέσω μιας αντλίας κυκλοφορίαςΤο ψυκτικό ρεύμα ρέει μέσα στον εξατμιστήρα πάνω από τις εξωτερικές επιφάνειες αυτών των σωλήνων, ενώ το κρύο νερό ρέει μέσα από τους σωλήνες.Λόγω της χαμηλής θερμοκρασίας και της χαμηλής πίεσης του ψυκτικού, θα απορροφήσει θερμότητα από την εξωτερική επιφάνεια του σωλήνα κρύου νερού, θα μειώσει τη θερμοκρασία του κρύου νερού και θα απομακρύνει τη θερμότητα.ενώ το ψυκτικό συνεχίζει τον κύκλο της εξάτμισης και της απορρόφησης θερμότητας.
2Μέθοδος ψύξης με αέρα:
Στην κατάσταση ψύξης με αέρα, η επιφάνεια του σωλήνα μέσα στον εξατμιστήρα εκτίθεται στον εξωτερικό αέρα.Μέσα από επαφή με τον εξωτερικό αέρα, το ψυκτικό απορροφά θερμότητα από την επιφάνεια του σωλήνα, προκαλώντας την ψύξη της επιφάνειας του σωλήνα και την απομάκρυνση της θερμότητας.
Είτε πρόκειται για ψύξη με νερό είτε για ψύξη με αέρα, ο εξατμιστής εκμεταλλεύεται την ικανότητα του ψυκτικού να απορροφά θερμότητα κατά τη διάρκεια της διαδικασίας εξάτμισης.απορροφά θερμότητα από το νερό ή τον αέρα για την επίτευξη ψύξηςΗ συγκεκριμένη μέθοδος που χρησιμοποιείται εξαρτάται από τις ανάγκες της εφαρμογής και τις απαιτήσεις του σχεδιασμού.
